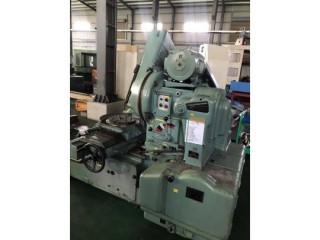

ギアーシェーパー
メーカー名 : MAAG
型式 : SH45
年式 :
仕様 :
仕様
齒車最大切削外徑450、最小切削外徑20、最大切削寬幅120、最大切削模數6、最小切削模數1、最多切削齒數250、最少切削齒數6、最大工件重量400kg、工作台最大移動量320、切削最大螺旋角60°、刀刃具最大/最小行程145/0、行程上方刀刃具在工作台上方的最大/最小位置320/139、刀刃具行程範圍37~235spm、機械重量4500kg

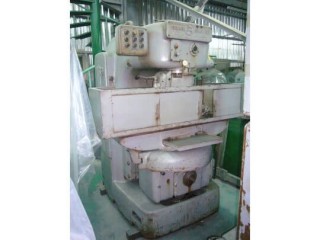

ギアーシェービング
メーカー名 : RED-RIND-RSA
型式 : GUF-8型
年式 :
仕様 :
仕様
最大ワーク直径8-3/4" 223.5mm、最大ワークピッチ直径1"~8" 25.4~203.2mm、最小ワークピッチ直径1"~25.4mm、最大モジュール 4~16DP------1.54mm~6.35mm、カッタースピンドルと心押台センターと距離914.4mm、最大カッタ外径254mm、テーブル スドローク127mm、カッタ回転数71~281 RPM、機械淨重7100Ibs、機械尺寸1168×1397×1981mm

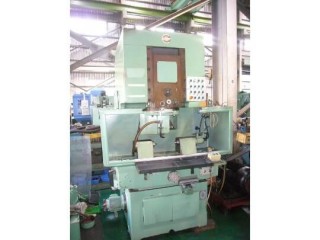

ギアーシェービング
メーカー名 : 重慶機床廠 【Chongqing Machine Tool 】
型式 : YA4632
年式 :
仕様 :
仕様
Max.φ320、モジュール:Max.6、Max歯巾120mm、カッター回転数180〜750rpm
