- メーカー名 コンドウ｜KONDO

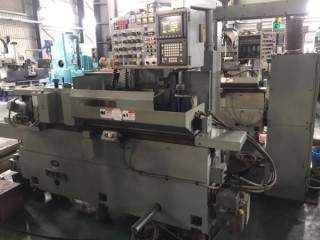

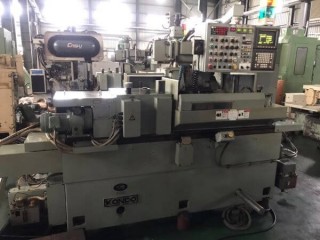

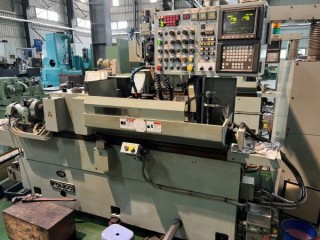

- 型式 CGA-350NC 型
- 年式
- 在庫場所 綠田霧峰廠
仕様
センター最大距離350、研削最大直径80φ、テ―ブル上の振リ160φ、最大カムリフト量20mm、センター間最大負荷10KG、砥石車の大きさ(外径×巾×內径) φ510×(16.19)×152.4φ、砥石回転数1685rpm、最高周速度(砥石径510φにて)、2700m/min、砥石軸オシレ－シュン量0.5mm、砥石移動量(送リネジ）225mm、手動パルス発生器による移動(直径)1.パルスごと×1~0.001φ、×10~0.01φ、送り速度G00：3000mm/min、G01 ：0~3000mm/min、テ―ブル移動量440mm、旋回角度0°、手動パルス発生器による移動(直径)1.パルスごと×1~0.001、×10~0.01、G00：6000mm/min、G01：0~3000mm/min、主軸台軸端テｰパ－穴MT NO.4、孔徑20、回転速度変換数 1段、回転速度：高速16~95rpm、低速8~47.5rpm、心押台テｰパ－穴 MTNO.3、移動量35mm、貫通穴径20φ、創成裝置ディスクプレ－ト490φ、450φ、創成砥石174φ巾×6×105φ、回転数1570rpm、マスタ-カム外徑φ140、タッチローラー外徑φ170、マスタ-カム枚数：24枚、ドレッサー：テーパ－調整±2°、移動量(橫送リ)Max.50mm、砥石軸用電動機5.5kw、機械高さ2190㎜、所要床面積4230×2550、正味重量：4500kg
