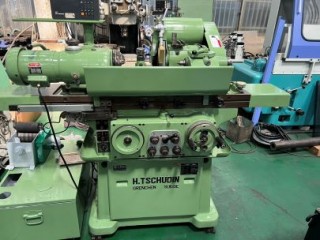

外圓磨床
製造商 : TSCHUDIN 瑞士
規格 : HTG-610
年式 :
寸法 :
寸法
中心距離600、中心高度100、工作台最大行程620、工作台速度(無段)5m/min、可逆停留時間最長4 秒、工作台旋轉角度7°、砂輪直徑450φ、砂輪進給(無段)最大0.04、快速進位和返回30mm、工作頭架360°、主軸錐度MT4、主軸轉速(無段)65~500rpm、機械重量1800kg
外圓磨床
製造商 : シギヤ精機 SHIGIYA
規格 : GP30×100H
年式 :
寸法 :
寸法
床面最大研削徑300φ、中心距1000、研削直徑220、砂輪尺寸405×152.4×(25~75)、(特殊尺寸510×152.4×100、工作台旋回角度7°、工件頂針負荷130KG
外徑磨床
製造商 : Jones & Shipman(英國)
規格 : 1300型
年式 :
寸法 :
寸法
最大研磨外徑254φ、最大中心距686、從床面到中心的高度127、砂輪軸轉速20~2650rpm、工作台進給0.005至0.030尾座頂針MT3、工作台角度調整20°、工作台每分鐘無段變速76~3658/每分鐘、佔地空間3099×1473mm、淨重1940kg
外圓磨床
寸法 :
寸法
床面最大研削徑320、中心距離1500、研削直徑0~280φ、砂輪尺寸355φ×50×127×砂輪台旋回角度 左右各30°、工作台旋回角度8.5°~3°、工件主軸台旋回角度90°~30°、工件頂針負荷150kg
